AJS-10aZ，AJS-10aC，AJS-10bZ，AJS-10bC，AJS-10cZ，AJS-10cC，AJS-10HZ，AJS-10HC，蓄能器控制閥組
AJS-20aZ，AJS-20aC，AJS-20bZ，AJS-20bC，AJS-20cZ，AJS-20cC，AJS-20HZ，AJS-20HC，
AJS-32aZ，AJS-32aC，AJS-32bZ，AJS-32bC，AJS-32cZ，AJS-32cC，AJS-32HZ，AJS-32HC，
AJD-10aZ，AJD-10aC，AJD-10bZ，AJD-10bC，AJD-10cZ，AJD-10cC，AJD-10HZ，AJD-10HC，
AJD-20aZ，AJD-20aC，AJD-20bZ，AJD-20bC，AJD-20cZ，AJD-20cC，AJD-20HZ，AJD-20HC，
AJD-32aZ，AJD-32aC，AJD-32bZ，AJD-32bC，AJD-32cZ，AJD-32cC，AJD-32HZ，AJD-32HC，

·簡 介
　　AJ型蓄能器控制閥組由截止閥、安全閥和卸荷閥等組成，安裝于蓄能器和液壓系統之間，用于控制蓄能器油液的通斷、溢流、卸荷等工況。閥組的主要功能有：設定蓄能器安全工作壓力，實施對液壓系統的安全供液和保壓；控制蓄能器與液壓系統之間的流道通斷，即當蓄能器向系統供液或向系統向蓄能器流液，以吸收脈動、補償容量等工況下打開手動卸荷閥，當需要停止工作或?qū)π钅芷鬟M(jìn)行檢修時關閉手動球閥，必要時可用手動卸茶或電磁卸荷。本型控制閥組具有性能可靠、結構緊湊、連接靈活、操作方便等特點。

·型號說明

※

—

※

①

②

③

④

⑤

⑥

①名稱代號：蓄能器控制閥組
②卸荷形式：S-手動卸荷（標準型）
　　　　　　D-帶電磁卸荷
　　　　　　省略-不帶安全閥
③公稱通徑：10、20、32mm

④安全閥力等級：a-6.3MPa b-16MPa
　　　　　　　　c-25MPa H-31.5MPa
⑤安全閥結構：Z-直動式溢流閥
　　　　　　　C-二通插裝式溢流閥
⑥蓄能器接頭螺紋：M27×2 M42×2
　　　　　　　　　M60×2 M72×2

·技術參數

公稱壓力：6.3—31.5MPa
適用介質：礦物油、水-乙二醇或乳化液
介質溫度：-15℃—+65℃

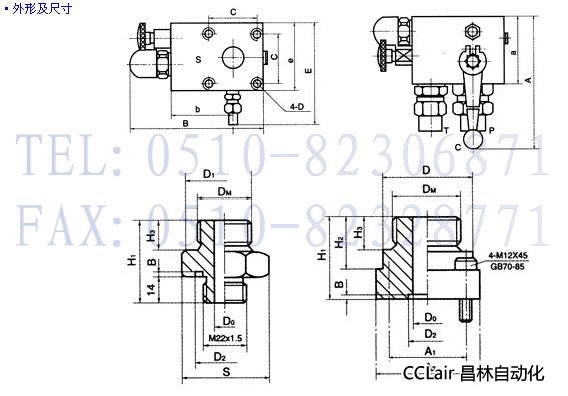

·規格及基本參數：

型號 Model	DN （mm）	PN （mm）	基本尺寸
型號 Model	DN （mm）	PN （mm）	L1	L2	L3	L4	W1	W2	W3	W4	H1	H2	H3	H4	M1	M2
AJs-10※Z※	10	10	25	69	90	155	42	55	20	25	40	25	-	55	M14×1.5
AJs-20※Z※	20	20	45	105	145	210	42	90	40	35	53	35	20	60
AJs-32※Z※	32	31.5	50	120	155	225	42	95	40	40	53	40	26	78

型號 Model	基本尺寸								重量 Weight (kg)
型號 Model	H5	H6	H7	H8	D1	D2	D3	DM	重量 Weight (kg)
AJs-10※Z※	85	31/35	21/23	130	18	17	10	M27×2/M42×2	4
AJs-20※Z※	95	63/75	23/30	170	28	22	10	M42×2/M60×2	13
AJs-32※Z※	100	75/81	30/35	210	42	22	10	M60×2/M72×2	15

注：每種規格可選配二種蓄能器接螺紋DM，相應的H6和H7也各有二種具體尺寸。

型號 Model	DN （mm）	PN （mm）	基本尺寸
型號 Model	DN （mm）	PN （mm）	L1	L2	L3	L4	W1	W2	W3	W4	W5	H1	H2	H3
AJD-10※Z※	10	31.5	25	69	90	155	42	55	20	25	105	40	40	25

型號 Model	基本尺寸									重量 Weight (kg)
型號 Model	H4	H5	H6	H7	H8	D1	D2	D3	DM	重量 Weight (kg)
AJD-10※Z※	55	85	31/35	21/23	13	18	17	10	M27×2/M42×2	4.5

注：每種規格可選配二種蓄能器接螺紋DM，相應的H6和H7也各有二種具體尺寸。
