24DYF3※-E20B※2,24EYF3※-E20B※2,34DYF3※-E20B※2,34EYF3※-E20B※2,

用途
	電液動換向閥由電磁換向閥和液動換向閥組成，電磁換向閥作為先導閥控制液動閥，使主油路液流換向，從而改變執行機構運動方向。電液動換向閥適用于大流量系統，它的先導閥有普通型與低功率兩種。
	閥芯機能

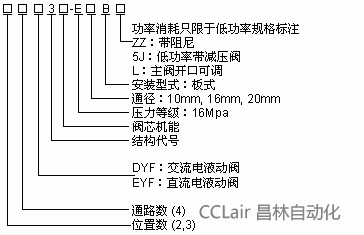

	型號說明
	技術參數
	通徑 mm 額定壓力Mpa 額定流量 L/min 使用油溫 ℃ 油液粘度 mm2/s 最低控制壓力 Mpa  主閥控制腔容積cm3   換向過程所需容量cm3 重量 kg 先導閥參數 PAB 口 T口 普通型 低功率型 二位 三位 普通型 低功率型 Low Pressure type Y內泄 Y外泄 a→b b→a 中位→a,b b→a a→b 二位 三位 二位 三位 10 16 6.3 16 80 10～60 7～320 0.7 0.7 10 5.4 5.4 5.4 5.7 6.5 7.0 5.2 6.2 見6通徑電磁閥 16 16 6.3 16 180 10～60 7～320 0.7 0.7 15.53 6.9 6.9 6.9 6.9 12 12.5 10.7 11.7 20 16 6.3 16 300 10～60 7～320 0.7 0.7 33.31 19.3 19.3 9.7 19.3 18.5 19.5 15.7 16.1 見10通徑電磁閥

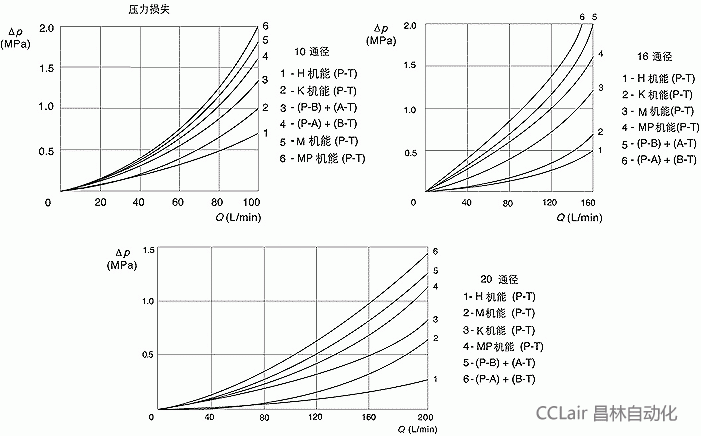

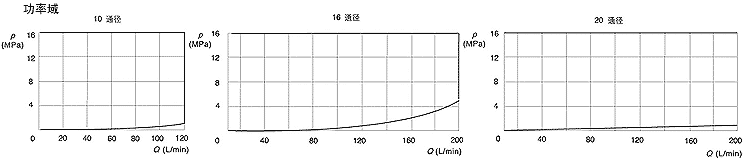

	特性曲線

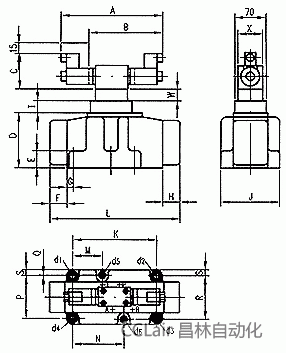

	外形尺寸
	通徑 mm 位數 尺寸 mm A B C D E F G H J K L M N P Q R S T W X d1 d2 d3 d4 d5 d6 10 二位 普通型 0 194 97 86 28 35 25 35 69 54 174 0 0 0 0 46 11.5 0 0 48 Φ6.6 Φ6.6 Φ6.6 Φ6.6 0 0 低功率型 0 174 70 0 50 48 三位 普通型 214 197 97 0 0 48 低功率型 174 174 70 0 50 48 16 二位 普通型 0 142 97 106 50 25 18 32 90 101.2 193 34.1 50 69.9 1.6 71.5 10 0 0 48 Φ11 Φ11 Φ11 Φ11 Φ7 Φ7 低功率型 0 111 70 0 50 48 三位 普通型 206 0 97 0 0 48 低功率型 156 0 70 0 50 48 20 二位 普通型 0 209 117 115 32 36 18 36 116 130.2 262 53.2 77 92.1 0 92.1 11.9 0 0 62 Φ13 Φ13 Φ13 Φ13 Φ13 Φ13 低功率型 0 111 70 30 50 48 三位 普通型 294 0 117 0 0 62 低功率型 156 0 70 30 50 48
	注：使用低功率型閥，外控壓力低于6.3Mpa時，無W尺寸。
	連接底板
	通徑 10mm(GB2514-AC-05-4-A/ISO-4401-AC-05-4-A)	通徑16mm(GB2514-AD-07-4-A/ISO-4401-AD-07-4-A)
	尺寸mm P A B T1 T2 X Y F1 F2 F3 F4 X 27 16.7 37.3 3.2 50.8 -7.9 61.9 0 54 54 0 Y 6.3 21.4 21.4 32.5 32.5 11.1 11.1 0 0 46 46 Φ 11.2 max 11.2 max 11.2 max 11.2 max 11.2 max 7 max 7 max M6 M6 M6 M6	尺寸mm P A B T X Y G1 G2 F1 F2 F3 F4 F5 F6 X 50 34.1 65.9 18.3 76.6 88.1 76.6 18.3 0 101.6 101.6 0 34.1 50 Y 14.3 55.6 55.6 14.3 15.9 57.2 0 69.9 0 0 69.9 69.9 -1.6 71.5 Φ 17.5 max 17.5 max 17.5 max 17.5 max 6.3 max 6.3 max 4 4 M10 M10 M10 M10 M6 M6
	通徑20mm(GB2514-AE-08-4-A/ISO-4401-AE-08-4-A)
	尺寸mm P A B T X Y G1 G2 F1 F2 F3 F4 F5 F6 X 77 53.2 100.8 29.4 17.5 112.7 94.5 29.4 0 130.2 130.2 0 53.2 77 Y 17.5 74.6 74.6 17.5 73 19 -4.8 92.1 0 0 92.1 92.1 0 92.1 Φ 23.4 max 23.4 max 23.4 max 23.4 max 11.2 max 11.2 max 7.5 7.5 M12 M12 M12 M12 M12 M12

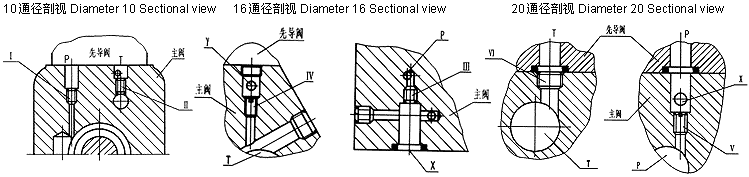

	控制、泄漏四種狀態說明
	符號 狀態 內控內泄 內控外泄 外控內泄 外控外泄 保留   II,IV,VI I,III,V I,II,III,IV,V,VI 去除 I,II,III,IV,V,VI I,III,V II,IV,VI
