詳細說明
PLLO4,PLLO6,PLLO8,PLL10,PLL12,PLL1/4,PLL5/16,PLL3/8,PLL5/32,PLL3/16,PLL1/2,快插式氣動管接頭
產品特點
1.快速安裝，簡單靈巧，節省空間。2.形式多樣，能滿足任何氣動布管需要。
3.安裝完畢后，塑料管件仍可任意轉向。
4.PC螺絲內側有六角搬手孔，所以即使在狹窄處安裝也十分容易。
5.由于是橢圓形壓環，所以在狹窄處也容易分離管子。
6.螺紋處有墊圈或有密封膠處理。

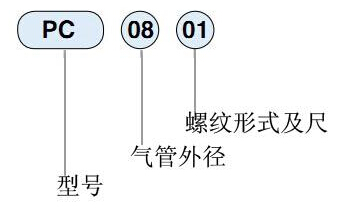

型號注釋
技術參數
| 工作介質 | 壓縮空氣 |
| 使用壓力范圍 | 0~1.0Mpa |
| 負壓 | -750mm/Hg(10Toll) |
| 使用環境及介質溫度 | 0~60℃ |
| 適用軟管 | 尼龍管及PU管 |
氣管外徑
| 公制 | 英制 | ||||||||||
| 編號 | 04 | 06 | 08 | 10 | 12 | 5/32 | 3/16 | 1/4 | 5/16 | 3/8 | 1/2 |
| 直徑 | Ø4 | Ø6 | Ø8 | Ø10 | Ø12 | Ø5/32 | Ø3/16 | Ø1/4 | Ø5/16 | Ø3/8 | Ø1/2 |
螺紋形式及尺寸
| 公制 | 管螺紋 | 標準細牙螺紋 | 美標管螺紋（英制螺紋） | ||||||||
| 編號 | M5 | M6 | 1 | 2 | 3 | 4 | U10U | N01U | N02U | N03U | N04U |
| 尺寸 | M5×0.8 | M6×1.0 | R1/8 | R1/4 | R3/8 | R1/2 | 10-32UNF | NPT1/8 | NPT1/4 | NPT3/8 | NPT1/2 |
PLL5/16-NO2U,PLLO4-O1,PLLO8-O4,PLL5/16-O1,PLL3/16-NO1U,PLL5/16-NO3U,PLLO4-O2,PLL10-O1,PLL5/16-O2,
PLL3/16-NO2U,PLL3/8-NO2U,PLLO4-O3,PLL10-O2,PLL3/8-O2,PLL3/16-NO3U,PLL3/8-NO3U,PLLO6-M5,PLL10-O3,
PLL3/8-O3,PLL1/4-NO1U,PLL3/8-NO4U,PLLO6-M6,PLL10-O4,PLL1/4-NO2U,PLL1/2-NO2U,PLLO6-O1,PLL12-O1,
PLL1/4-NO3U,PLL1/2-NO3U,PLLO6-O2,PLL12-O2,PLL1/2-NO4U,PLLO6-O3,PLL12-O3,PLLO8-O1,PLL12-O4,
